  ContoursTool插件是款可以安装在草图大师软件上的辅助插件。用户可以通过安装这款辅助插件程序轻松设置模型组建的等高线属性,满足大家的日常工作需求,极大的提高了设计工作效率,操作简单,方便快捷,非常好用。

ContoursTool

【功能特色】

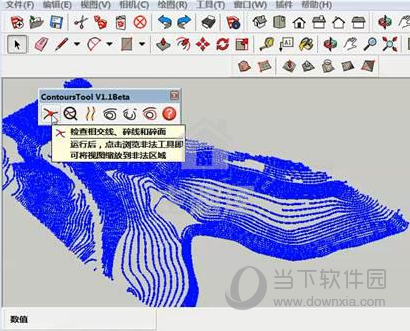

  1. 检查非法图形(检查工具):

  CAD中的等高线可能存在相交、重叠等情况,导入SketchUp后可能会形成碎面,另外有些CAD中的图形导入SketchUp后会变为组件,在曲线焊接之前应该将这些非法图形检测出来,进行修正。

  2. 将视角切换到非法图形(切换视角工具):

  检查完非法图形之后,点击该图标可以自动将视角切换到非法图形,使之充满视野,再次点击可以切换到下一个非法图形,每次调用检查工具之后会更新当前的非法图形。

  3. 曲线批量连接(曲线焊接工具)

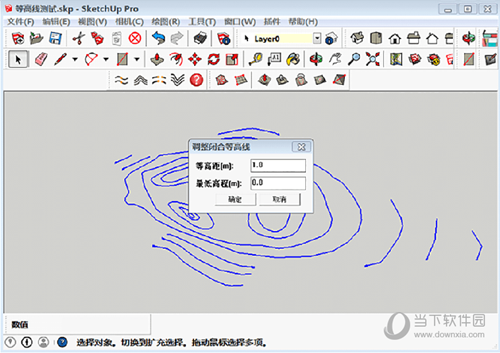

  经过检查之后没有发现相交线和碎面,就可以使用“曲线焊接工具”。选中所有待连接的线段,再点击工具条图标,即可自动将所有首尾相连的线(edge)全部连接成为曲线(curve),如图。如果数据量较大的话,这个过程可能需要等几分钟,SketchUp会提示“未响应”,请耐心等候,也可以分批的使用该工具。

  4. 自动调整闭合等高线(闭合线工具)

  对于闭合的等高线比较多的情况,可以采用此工具。选中所有的等高线(可以将断开的等高线也选中,程序只处理闭合的等高线)

  5. 人机交互调整等高线(断线工具)

  对于断开的、不完整的等高线比较多的情况,可以采用此工具,对于闭合的等高线也可以处理。选中待调整的等高线(无关的线也可以选中,程序不会处理)

ContoursTool

【使用说明】

  SketchUp 2016以下版包含(2016版)插件安装方法如下:

  本插件为RBZ类型的插件,打开SketchUp软件——菜单栏"窗口"——系统设置——扩展——选择本插件安装。安装可参考《SketchUp RBZ类型的插件安装方法》

  SketchUp 2017 插件安装方法如下:

  本插件为RBZ类型的插件,打开SketchUp软件——菜单栏"窗口"——扩展程序管理器——安装扩展程序(界面左下角)——选择本插件安装即可。在安装完成后会显示插件图标(如果没有显示可以工具栏中调出插件)。
